La carta di controllo che avvisa prima
Le pesate della bilancia di controllo diventano una carta X̄-R con limiti a 3σ e le regole di Western Electric, ricalcolate a ogni cambio turno. La deriva di un ugello si vede ore prima dello scarto, e il Cpk turno per turno dice dove intervenire.
Scenario illustrativo: descrive un caso tipo, non il progetto di un cliente.
Lo scarto si conta a fine turno. La deriva era cominciata ore prima.
Una riempitrice pesa ogni quarto d'ora un campione di flaconi, e il dato finisce in un registro che qualcuno guarda a fine turno o quando un cliente reclama. Un ugello che si consuma sposta la media di pochi decimi di grammo l'ora: nessuna pesata esce di specifica finché non è tardi.
Le carte di controllo esistono per questo, ma tenute a mano o in un foglio arrivano dopo. In Muvia le pesate arrivano dal campo, la carta si ricalcola da sola e le regole di Western Electric segnalano la media che comincia a spostarsi, non i flaconi già fuori.
- Per chi
- Responsabili qualità, tecnologi di processo, capoturno e manutenzione delle linee di riempimento e confezionamento.
In Muvia, passo per passo
Schermate vere del prodotto, registrate su un progetto con dati di esempio.
Il video · Le pesate della bilancia di controllo diventano una carta X̄-R con limiti a 3σ e le regole di Western Electric, ricalcolate a ogni cambio turno. La deriva di un ugello si vede ore prima dello scarto, e il Cpk turno per turno dice dove intervenire.
Cosa ottieni
- La deriva si vede prima dello scarto
- La media che si sposta accende una regola quando i flaconi sono ancora in specifica, non dopo.
- Una carta sempre aggiornata
- Nessuno ricopia pesate in un foglio: la carta si ricalcola da sola a ogni turno.
- Il turno da guardare per primo
- Il Cpk turno per turno mostra dove il processo è meno capace e dove conviene intervenire.
- Regole scritte una volta
- Limiti e regole stanno in una funzione: valgono uguali per ogni linea che colleghi.
Per il team tecnico
Come si costruisce in Muvia
- 1
Collega bilancia e riempitrice
Sul nodo edge configuri il driver OPC UA della bilancia e il driver S7 della riempitrice: ogni pesata arriva con il suo istante e il suo sottogruppo. Se la connessione cade, il nodo tiene le letture in un buffer locale.
- 2
Calcola la carta in Python
Una funzione Python calcola media ed escursione di ogni sottogruppo, i limiti a 3σ dal periodo di riferimento e le regole di Western Electric. Un flusso la esegue a ogni cambio turno e scrive il risultato in una tabella.
- 3

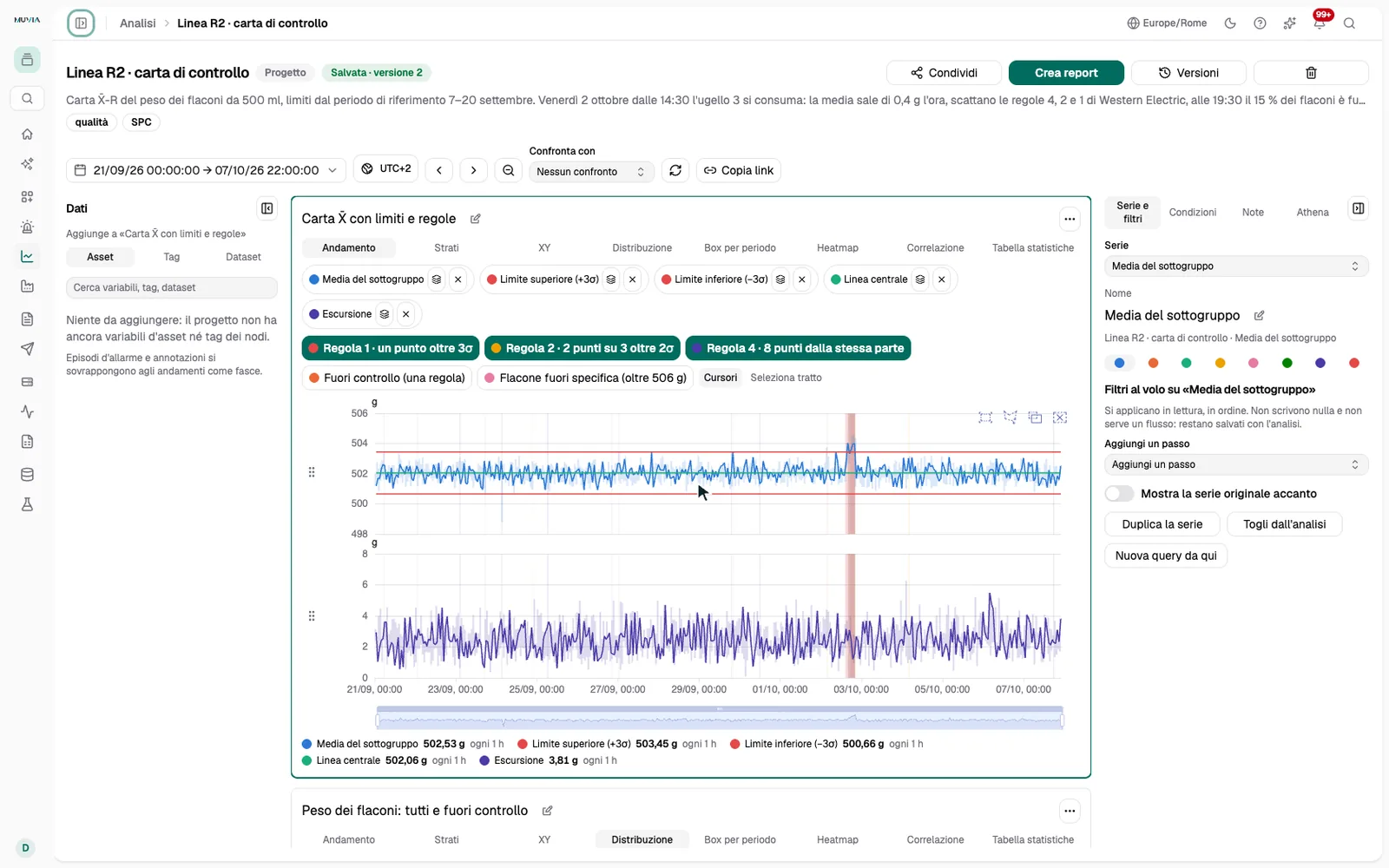

Guarda la deriva in Analisi
In Analisi la carta mostra media, limiti e linea centrale; ogni regola è una condizione che colora i tratti fuori controllo, e le annotazioni dicono cosa è successo, per esempio la sostituzione di un ugello.
- 4
Avvisa la linea
Una soglia sulla colonna delle regole violate apre un episodio nel registro allarmi: il capoturno lo prende in carico e annota l'intervento sulla riempitrice.
- 5
Misura la capacità per turno
Un notebook mette insieme Cp e Cpk di ogni turno, la media ora per ora e le azioni decise, e si stampa in PDF per la riunione qualità.
Funzione Python
import pandas as pd
A2 = 0.577 # sottogruppi di 5 pesate
def almeno(maschera, n, k):
"""Vero dove almeno k degli ultimi n sottogruppi rispettano la maschera."""
return maschera.astype(int).rolling(n).sum() >= k
def transform(inputs, params, ctx):
d = inputs["rows"]
g = d.groupby("sottogruppo").agg(
inizio=("ts", "min"), media=("peso_g", "mean"),
escursione=("peso_g", lambda s: s.max() - s.min()))
rif = g[g["inizio"] < pd.Timestamp(params["fine_riferimento"])]
centro = rif["media"].mean()
sigma = A2 * rif["escursione"].mean() / 3
z = (g["media"] - centro) / sigma
g["linea_centrale"] = centro
g["limite_sup"] = centro + 3 * sigma
g["limite_inf"] = centro - 3 * sigma
g["regola_1"] = z.abs() > 3
g["regola_2"] = almeno(z > 2, 3, 2) | almeno(z < -2, 3, 2)
g["regola_3"] = almeno(z > 1, 5, 4) | almeno(z < -1, 5, 4)
g["regola_4"] = almeno(z > 0, 8, 8) | almeno(z < 0, 8, 8)
g["fuori_controllo"] = g.filter(like="regola_").any(axis=1)
return {"rows": g.reset_index()}- I dati che servono
- Il peso netto di 5 flaconi ogni 15 minuti dalla bilancia di controllo, via OPC UA
- Velocità della riempitrice e stato degli ugelli dal PLC Siemens S7
- Specifica di peso e obiettivo di Cpk da un file Excel
- Turni e periodo di riferimento per il calcolo dei limiti
